（1）PCK-T1/25 PCK-A25 Iimp:25KA
（2）屋頂設備 PCK-T1/25 PCK-A25 Iimp:25KA
（3）樓層配電 PCK-T2/80 PCK-B80 In:60KA
（4）終端配電 PCK-T2/40 PCK-C40 In:20KA
（5）重要設備 PCK-T2/40 PCK-C40 In:20KA
（6）室外照明 PCK-T1/25 PCK-A25 Iimp:25KA
（7）電梯/消防PCK-T2/80 PCK-B80 In:60KA
|
|
| 總配電柜一級保護 CLASS Ⅰ | 室外屋頂設備一級保護 CLASS Ⅰ | 樓層配電箱二級保護 CLASS Ⅱ | 終端箱三級保護 CLASS Ⅲ | 重要設備前端機柜\UPS\攝像頭 |
| 公共 建筑物 | 上引線后備保護SPD下引線 | 16mm2 PCK-T1/25，PCK-A25 25mm2 | 6mm2 PCK-T1/25 ，PCK-A2525mm2 | 10mm2 PCK-T2/80 ，PCK-B8016mm2 | 6mm2 PCK-T2/40 ，PCK-C4010mm2 | 6mm2 PCK-T2/40 ，PCK-C40 10mm2 |
| 高層住宅 | 上引線后備保護SPD下引線 | 16mm2 PCK-T1/25 | PCK-T1/25 ，PCK-A25 25mm2 | 10mm2 PCK-T2/80 ，PCK-B8016mm2 | 6mm2 PCK-T2/40 ，PCK-C4010mm2 | 注：1）以上產品選型以TN-S接地系統為例，其它接地系統請參考 2）后備保護對于第一級保護維護推薦使用快速熔斷器 |
| 多層住宅 | 上引線后備保護SPD下引線 | 16mm2 PCK-T1/25 ，PCK-A25 25mm2 |
| 10mm2 PCK-T2/80 ，PCK-B80 16mm2 | 6mm2 PCK-T2/40，PCK-C40 10mm2 |

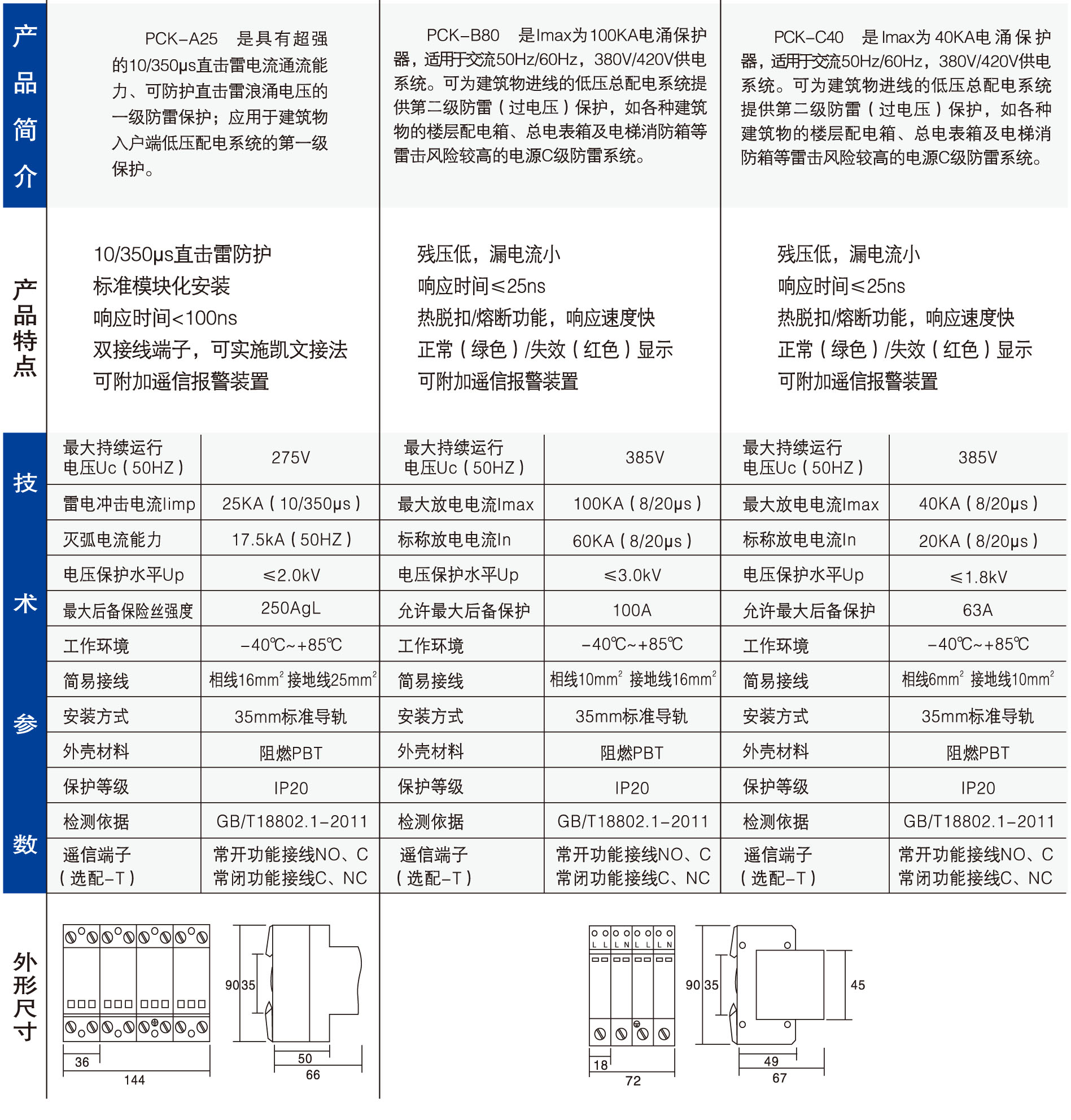

| 產品型號 | 沖擊電流Iimp 或最大放電電流Imax | 標稱放電電流In | 最大持續 工作電壓Uc | 電壓保護水平Up | 后備保護 | 上引線 | 下引線 |
| PCK-A25 | Iimp:25KA（10/350μs） | / | 275V | ≤2.0KV | PCK-T1/25 | 16mm2 | 25mm2 |
| PCK-B80 | Imax:100KA（8/20μs） | 60KA（8/20μs） | 385V | ≤3.0KV | PCK-T2/80 | 10mm2 | 16mm2 |
| PCK-C40 | Imax:40KA（8/20μs） | 20KA（8/20μs） | 385V | ≤1.8KV | PCK-T2/40 | 6mm2 | 10mm2 |
