（1）PCK-T1/25-J PCK-A25-J Iimp:25KA
（2）屋頂設備 PCK-T1/25-J PCK-A25-J Iimp:25KA
（3）樓層配電 PCK-T2/80-J PCK-B80-J In:60KA
（4）終端配電 PCK-T2/40-J PCK-C40-J In:20KA
（5）重要設備 PCK-T2/40-J PCK-C40-J In:20KA
（6）室外照明 PCK-T1/25-J PCK-A25-J Iimp:25KA
（7）電梯/消防PCK-T2/80-J PCK-B80-J In:60KA
|
|
| 總配電柜一級保護CLASS Ⅰ | 室外屋頂設備一級保護CLASS Ⅰ | 樓層配電箱二級保護CLASS Ⅱ | 終端箱三級保護CLASS Ⅲ | 重要設備前端機柜\UPS\攝像頭 |
| 公共 建筑物 | 上引線后備保護 SPD下引線 | 16mm2 PCK-T1/25-J PCK-A25-J 25mm2 | 6mm2 PCK-T1/25-J PCK-A25-J 25mm2 | 10mm2 PCK-T2/80-J PCK-B80-J 16mm2 | 6mm2 PCK-T2/40-J PCK-C40-J 10mm2 | 6mm2 PCK-T2/40-J PCK-C40-J 10mm2 |
| 高層 住宅 | 上引線后備保護 SPD下引線 | 16mm2 PCK-T1/25-J PCK-A25-J 25mm2 | 16mm2 PCK-T1/25-J PCK-A25-J 25mm2 | 10mm2 PCK-T2/80-J PCK-B80-J 16mm2 | 6mm2 PCK-T2/40-J PCK-C40-J 10mm2 | 注：1）以上產品選型以TN-S接地系統為例 2）后備保護對于第一級保護維護推薦使用快速熔斷器 |
| 多層 住宅 | 上引線后備保護 SPD下引線 | 16mm2 PCK-T1/25-J PCK-A25-J 25mm2 |
| 10mm2 PCK-T2/80-J PCK-B80-J 16mm2 | 6mm2 PCK-T2/40-J PCK-C40-J 10mm2 |

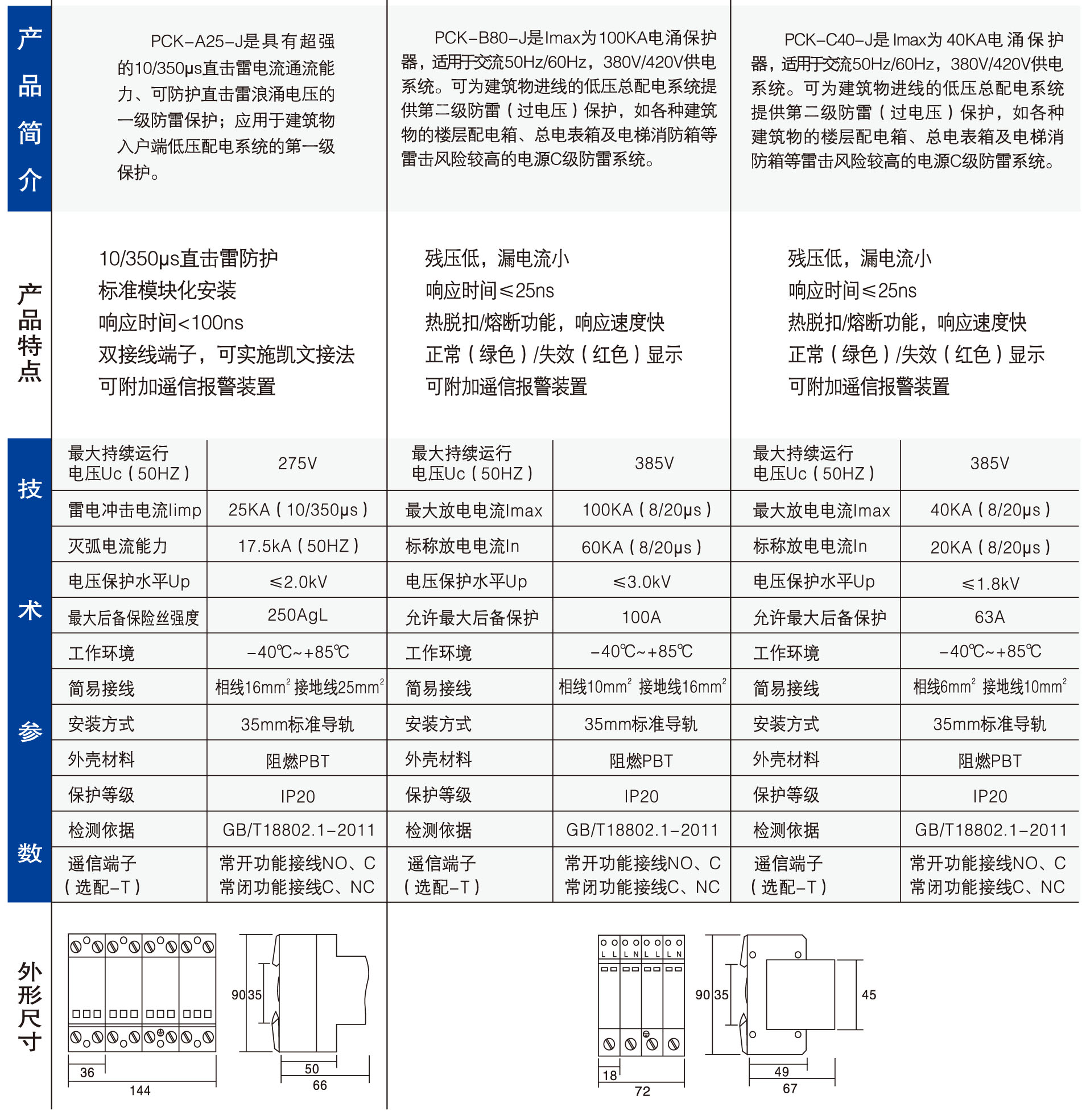

| 產品型號 | 沖擊電流Iimp 或最大放電電流Imax | 標稱放電電流In | 最大持續工作電壓Uc | 電壓保護水平Up | 后備保護 | 上引線 | 下引線 |
| PCK-A25-J | Iimp:25KA（10/350μs） | / | 275V | ≤2.0KV | PCK-T1/25-J | 16mm2 | 25mm2 |
| PCK-B80-J | Imax:100KA（8/20μs） | 60KA（8/20μs） | 385V | ≤3.0KV | PCK-T2/80-J | 10mm2 | 16mm2 |
| PCK-C40-J | Imax:40KA（8/20μs） | 20KA（8/20μs） | 385V | ≤1.8KV | PCK-T2/40-J | 6mm2 | 10mm2 |
